องค์ประกอบหลักของโครงสร้างแบบ PEB (Pre-Engineered Building)

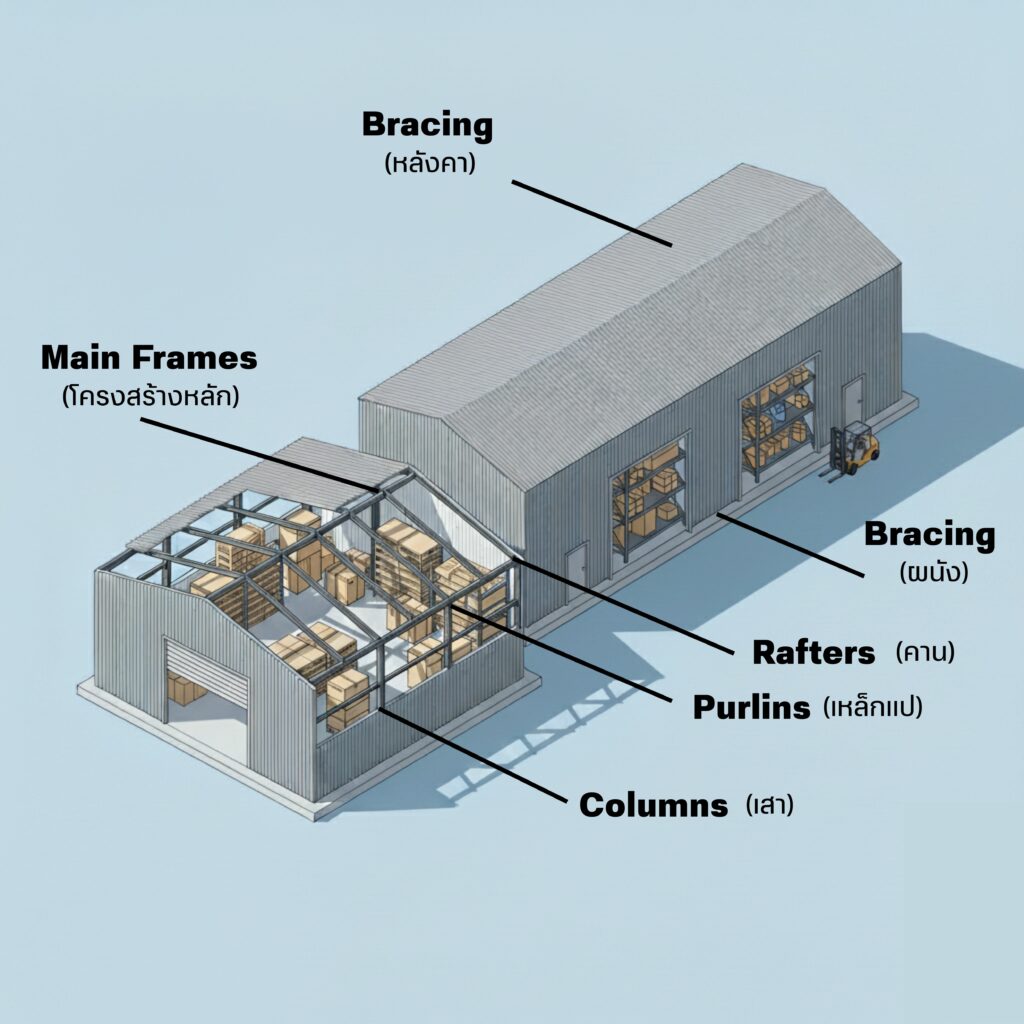

ส่วนประกอบหลักของโครงสร้าง PEB
- โครงสร้างหลัก (Main Frames)
เป็นส่วนที่สำคัญที่สุดของโครงสร้างอาคาร ทำหน้าที่รับน้ำหนักบรรทุกทั้งหมด ประกอบไปด้วย 2 ส่วนหลักๆ ได้แก่
เสา (Columns): ทำหน้าที่รับน้ำหนักจากคานหลังคาและถ่ายเทลงสู่ฐานราก
คาน (Rafters): เป็นโครงสร้างหลังคาที่ทำหน้าที่รับน้ำหนักจากแผ่นหลังคาและถ่ายเทลงสู่เสา
โครงสร้างหลักเหล่านี้มักทำจากเหล็กรูปพรรณหน้าตัดตัวไอ (I-section) ที่มีการออกแบบพิเศษให้มีขนาดและความหนาที่แตกต่างกันไปตามจุดที่รับน้ำหนักมาก-น้อย (Tapered Section) เช่น ส่วนปลายของคานและเสาที่ต่อกันจะมีความหนามากเป็นพิเศษเพื่อรับโมเมนต์ดัด (Bending Moment) ที่เกิดขึ้น
- โครงสร้างรอง (Secondary Members)
เป็นส่วนที่ทำหน้าที่รองรับและกระจายน้ำหนักจากวัสดุมุงหลังคาและผนังไปยังโครงสร้างหลัก ประกอบด้วย
แป (Purlins): ใช้สำหรับรองรับแผ่นมุงหลังคา โดยจะถูกวางในแนวขวางและยึดติดกับคานหลังคา
อกไก่ (Girts): ใช้สำหรับรองรับแผ่นผนัง โดยจะถูกวางในแนวขวางและยึดติดกับเสา
โครงสร้างรองเหล่านี้มักใช้เหล็กรูปตัวซี (C-Channel) หรือเหล็กรูปตัวแซด (Z-Channel) ที่มีน้ำหนักเบาแต่แข็งแรง
- โครงสร้างกันโคลง (Bracing System)
เป็นส่วนสำคัญที่ช่วยให้โครงสร้างอาคารมีความมั่นคงและแข็งแรงมากขึ้น ป้องกันการบิดตัวหรือการล้มของโครงสร้างอันเนื่องมาจากแรงลมหรือแรงแผ่นดินไหว
Bracing หลังคา: มักใช้เหล็กเส้นหรือเหล็กสลิงในแนวเฉียง (Diagonal) ยึดระหว่างคานหลังคาเพื่อป้องกันการบิดตัว
Bracing ผนัง: ใช้เหล็กเส้นหรือเหล็กฉากยึดระหว่างเสาเพื่อเพิ่มความแข็งแรงให้กับโครงสร้าง
- อุปกรณ์ยึดและวัสดุประกอบ (Bolts and Accessories)
ชิ้นส่วนทั้งหมดจะถูกเชื่อมต่อกันด้วยระบบโบลท์และน็อตคุณภาพสูง ทำให้สามารถประกอบได้ง่ายและรวดเร็ว อุปกรณ์อื่นๆ เช่น เหล็กค้ำยัน (Tie Rods), แผ่นปิดมุมและสันหลังคา (Flashing) ก็ถูกออกแบบมาให้เข้ากันกับโครงสร้างหลัก ทำให้การติดตั้งเป็นไปอย่างราบรื่น
การออกแบบด้วยระบบ PEB ทำให้สามารถคำนวณและลดการใช้วัสดุที่ไม่จำเป็นได้ตั้งแต่ขั้นตอนการออกแบบ ส่งผลให้โครงสร้างมีความแข็งแรงตามมาตรฐานแต่มีน้ำหนักเบากว่าการก่อสร้างแบบดั้งเดิม ทำให้ประหยัดทั้งวัสดุและเวลาในการก่อสร้าง
